Коды ошибок дизельных тепловых пушек

Содержание

13 фактов, которые вы обязаны знать выбирая тепловую пушку

пушка_желтая

Ремонт тепловых пушек целесообразно доверить профессионалам, которые не только определят причину текущей поломки и устранят ее, но и выявят скрытые проблемы.

Наиболее частые поломки дизельных тепловентиляторов

Основными конструктивными составляющими этого отопительного оборудования являются двигатель и нагревательный элемент. Наиболее распространенные проблемы и причины их возникновения:

Дизельные пушки: неполадки, их причины и устранение

Дизельная теплотехника – крайне надежное оборудование. При соблюдении правил безопасности и эксплуатации, своевременном обслуживании и ремонте она служит своим владельцам много лет. Тем не менее, считаем нелишним упомянуть о возможных неполадках. Необходимо сразу предупредить, что ремонтировать теплогенератор должен подготовленный к этому специалист. Выдернуть шнур из вилки, если заискрило, под силу и простому «смертному», а вот разобраться в неполадках, к примеру, в плате прибора ему сложно, да и нежелательно: ошибки грозят опасными последствиями.

Теплогенератор включается и почти сразу выключается

Причин такой неисправности может быть несколько. Во-первых, это неправильно отрегулированное давление нагнетания. Во-вторых, загрязнение любого из фильтров либо сопла. Фотодатчик может быть также загрязнен (точнее, его линза), размещен в неправильном положении либо совсем неисправен. Еще одной причиной, по которой теплогенераторы на дизельном топливе «глохнут» после запуска, является неисправность электрического соединения между фотодатчиком и платой прибора.

Соответственно, решение проблемы может заключаться в чистке или замене загрязненных деталей, регулировке давления нагнетания и положения фотодатчика, замене фотодатчика, исправлении неполадок электросоединения (провода перепутаны, перебиты, не туда присоединены).

Пушка не включается совсем, или двигатель запускается на короткое время

Такая неполадка возникает, когда:

Решение с отсутствием топлива очевидно. Топливный фильтр и сопло нужно очистить либо заменить, электроды тоже, давление отрегулировать. Наличие влаги устраняется полосканием бака чистым дизтопливом. Работы с электрикой: проводное соединение отладить, провод к электроду подключить, трансформатор заменить.

Во включенном положении не работает вентилятор

Простейшая причина в этом случае – терморегулятор настроен на слишком низкое значение. Изменение его настройки приведет к запуску вентилятора.

Если с терморегулятором всё в порядке, вероятнее всего, отсутствует электрическое соединение между печатной платой и двигателем. Нужно проверить всю проводку.

Слабое пламя

Устранение этой неисправности интересно тем, что может потребовать противоположных действий. Если горение невелико из-за того, что огонь выходит за пределы теплопушки, нужно снизить давление нагнетания. Если же пламя плохо горит из-за низкой тепловой мощности – напротив, увеличить его.

Теплогенератор не включается совсем (даже не загорается индикатор)

Первая причина проблемы, которую логично предположить – отсутствует электропитание. Далее – мог сработать термостат из-за перегрева техники. Похожая картина возникает также, если сгорел предохранитель либо есть неполадки в электрическом соединении между печатной платой и датчиком температурного предела.

Методы борьбы следующие. При срабатывании термостата тепловентилятору нужно остыть 10 минут в выключенном состоянии. Если нет питания, проверяется исправность соединения питающего кабеля, удлинителя. Предохранитель заменяется. Осматривается и тестируется проводка.

Правила эксплуатации дизельной тепловой техники

Неисправности газовых теплопушек

В газовых тепловентиляторах возникают следующие поломки:

Газовые теплопушки относятся к оборудованию повышенной опасности. Поэтому их обслуживание и ремонт целесообразно доверить профессионалам.

Техника безопасности при эксплуатации

Неправильная эксплуатация агрегата, несоблюдение требований инструкции могут привести к серьезным травмам и ожогам, летальному исходу, пожару, взрыву, поражению электрическим током. Чтобы не допустить возникновения подобных рисков и ситуаций, прежде чем приступить к эксплуатации прибора, внимательно изучите правил безопасности при использовании тепловой электрической пушки, и четко следуйте им:

ОСТОРОЖНО! Температура передней защитной решетки аппарата при его работе поднимается до высокой величины. Во избежание ожогов не прикасайтесь к нагретым узлам работающего аппарата.

Сайт «Сантехник Портал» настоятельно рекомендует соблюдать осторожность при использовании электрических приборов и не нарушать правила техники безопасности.

Таким образом, использование электрической тепловой пушки рационально при отсутствии постоянного источника отопления. Это более безопасное устройство обогрева, чем дизельная или газовая пушка. Но в то же время более затратой агрегат.

Редакция santehnikportal. ru постаралась изложить информацию об этом устройстве, как можно более просто и полно, но если вы пользуетесь подобным оборудованием, то просьба поделиться своими впечатлениями от выбранной модели. Эта информация будет весьма полезна тем, кто только задумывается о подобном приобретении.

Почему выходят из строя тепловые пушки с электрическим двигателем?

Электрические тепловые пушки, – оборудование, используемое на объектах с централизованным электроснабжением. Для электрических тепловентиляторов, в отличие от газовых и дизельных, характерны: отсутствие вредных выбросов и низкий уровень шума. Поэтому они удобны для обогрева помещений, в которых постоянно находятся люди – гаражей, мастерских, ремонтируемых жилых помещений.

Вероятные внештатные ситуации, возникающие при эксплуатации электропушки:

Тепловые пушки – агрегаты, ремонт которых лучше доверить мастерам сервисного центра, оснащенного диагностическим оборудованием. Специалисты смогут не только отремонтировать достаточно новые модели с различными типами двигателей, но и восстановить рабочие характеристики изношенных теплопушек.

Устройство, неисправности и ремонт тепловых пушек пушка_подставка пушка_белая

Конструкция и принцип работы

Конструкция этого агрегата не сложная. Механизм содержит нагревательный элемент, вентилятор с электродвигателем, систему управления и защитную автоматику.

Включенный нагревательный элемент теплового прибора обдувается воздушными потоками, созданными вентилятором, в результате чего температура окружающего воздуха в помещении повышается.

При небольшой мощности до 2 кВт у прибора может быть пластиковый корпус. Такое приспособление в народе называют «дуйкой» или тепловентилятором. Применяется такое устройство только в быту: для просушивания бани, санузла, углов от сырости, для обогрева комнат квартиры или в доме.

Более мощные приборы оборудуются только металлическим корпусом в виде трубы, отсюда и название – пушка. Электронные модели оснащаются блоком автоматического управления.

Как работает электрическая пушка: при подключении агрегата к электросети тепловентилятор начинает вращение, захватывая прохладный воздух из помещения, пропускает воздушный поток через нагревательный элемент. Температура ТЭНа или спирали плавно увеличивается, воздушное пространство нагревается. В следствии подобного циркулирования уровень температуры окружающего воздуха в помещении повышается.

Большая часть подобных приспособлений можно применять в летний зной в качестве типичного вентилятора. Для этого в конструкции учтен режим работы электрического двигателя без передачи напряжения на нагреватель.

Причины выхода обогревателя из строя

Масляный обогреватель перестает работать по разным причинам, однако все повреждения могут быть электрического и механического типа.

В первом случае выходит из строя электрооборудование, это может быть ТЭН и элементы блока управления, включая термопредохранители, тепловое реле и выключатель. В редких случаях сбой в работе происходит из-за неисправной электропроводки.

Плохо греет масляный обогреватель что делать видео

Повреждения механического типа подразумевают деформацию корпуса, включая образование раковин, через которые может наблюдаться масляная течь. Эта проблема является результатом действия коррозии металла. Определить подобную неисправность очень легко, в этом случае под нагревательным устройством образуется масляное пятно.

Стоимость тепловой пушки и ее аренды

Стоимость мощной тепловой пушки начинается примерно с 5 000 и заканчивается где-то на уровне 200 000 рублей.

Дизельный тип будет стоить в районе 15 000-45 000. Эти средства можно и не тратить не покупку, а пустить на аренду, которая в среднем составляет 300-900 рублей за сутки.

Но выгодно это будет только в том случае, если пушка нужна для временного использования, например, в таких случаях:

Оценить выгодность решения в конкретном случае можно простым расчетом. Необходимо взять стоимость тепловой пушки, а также цену за сутки ее аренды. Разделить большее на меньшее, что в итоге даст количество дней, в течение которых выгоднее будет аренда.

Тепловые пушки — эффективный способ быстрого повышения и поддержания температуры в помещении. Если нужно прибегнуть к их использованию, то желательно иметь представление о принципе работы некоторых типов устройств, чтобы совершить правильный выбор.

Не включается

Если устройство не включается при подключении к электрической сети тут вы можете столкнуться с несколькими причинами неисправности. Сначала вам необходимо проверить электрический шнур. Если это не помогло, тогда вам необходимо взять отвертку и мультиметр и приступить к самостоятельному ремонту тепловентилятора. Вероятной причиной поломки может читаться блок предохранителей, которые могут сгореть при перегреве устройства. Если вам будет интересно, тогда можете прочесть про создание электродного котла.

Теперь мы решили предоставить вашему вниманию инструкцию, которая поможет выполнить его ремонт. Инструкция была построена на тепловентиляторе Scarlett SC158. Чтобы выполнить ремонт вам нужно:

Теперь с помощью мультиметра вам необходимо прозвонить основные элементы сети. Первый предохранитель вы сможете увидеть, не снимая лопастей. Второй предохранитель располагается на двигателе. Теперь с помощью мультиметра вам нужно прозвонить цепь. Благодаря этому вы узнаете, какой элемент вышел из строя и замените его.

Если термопредохранители находятся в рабочем состоянии, тогда вам следует проверить блок управления. Его можно найти на схеме, которая прилагается к обогревателю.

Важно знать! Если предохранитель вышел из строя, тогда его нельзя заменять с помощью обычной проволоки. Если вы выполните ремонт подобным способом, тогда это может привести к опасности.

Дизельные пушки: неполадки, их причины и устранение

Неисправности в работе, причины, способы устранения

Если используя приведенные выше проверки и способы устранения не была обнаружена причина неисправности, просим вас обратиться в ближайший официальный центр продаж и сервисного обслуживания.

Регулировка дизельной пушки мастер

Тепловые пушки предназначены для непрерывной работы длительное время, и, как и любое оборудование для постоянной работы, требуют периодического обслуживания и ремонта. Обслуживание тепловых пушек заключается в их чистке и настройке таких параметров, как: зазор воздушной заслонки, давление компрессора, давление топливного насоса и т. п. А ремонт тепловых пушек заключается в поиске неисправных деталей и их замены.
Рассмотрим для примера тепловую пушку Master BV 110 E. Это дизельная тепловая пушка непрямого нагрева с электронным контролем пламени.

Принципиальное устройство такой пушки довольно простое. Топливо с помощью топливного насоса подается в форсунку, где оно распыляется в камере сгорания. Перед форсункой расположены два электрода, зажигающие топливо. Также в камеру сгорания нагнетается вентилятором воздух. Если пушка непрямого нагрева, то камера сгорания имеет два независимых контура, что позволяет не смешивать нагретый воздух с продуктами сгорания.

Процесс обслуживание дизельной тепловой пушки заключается в чистке следующих ее компонентов: вентилятор, электроды зажигания, форсунка и диффузор и камера сгорания.

Преступим. Снимаем кожух с задней и передней части.

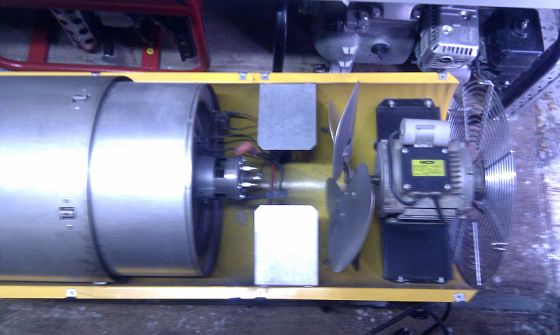

Теперь имеем доступ к вентилятору и задней решетки. Чтобы добраться до форсунки, отключаем от камеры сгорания: 2 провода электродов зажигания (красные), фотодатчик (черный), топливопровод (медная трубка), а также по 2 провода от тепловых датчиков на камере сгорания. Все провода отсоединяются руками, только для топливопровода нужен ключ.

Чтобы вынуть камеру сгорания, нужно отвернуть один шуруп в нижней передней части корпуса.

Чтобы снять блок с форсункой и диффузором нужно отвинтить две гайки на заднем торце камеры сгорания.

Теперь надо тщательно почистить форсунку, электрода и диффузор.

Камера сгорания неразборная, но ее также можно хорошо очистить от сажи с помощью компрессора.

После очистки тепловой пушки необходимо также выставить нужные зазоры между электродами, а также зазор воздушной заслонки в камеру сгорания.

Всё. На этом обслуживание закончено.

При ремонте тепловых пушек данного типа основной задачей является поиск неисправных деталей. Что может быть как легкой задачей, если поломка механического характера, так и довольно нетривиальной, например, при сбоях системы поддержания пламени, приходится пошагово проверять все элементы системы управления.

Схема работы

1. камера сгорания 2. горелка 3. форсунка 4. электроклапан 5. топливный насос 6. двигатель 7. вентилятор 8. топливный фильтр 9. топливная система 10. ножка/ручка 11. колесо 12. топливный бак 13. кнопка восстановления рабочего состояния 14. главный выключатель 15. разъем для термостата окружающей среды 16. индикатор напряжения 17. сетевой кабель 18. переключатель напряжения

Ремонт тепловых пушек

В нашей компании вы сможете взять в аренду тепловые пушки, пока ваша находится в ремонте. К сожалению, услуги по ремонту тепловых пушек мы не предоставляем.

Тепловые пушки предназначены для непрерывной работы длительное время, и, как и любое оборудование для постоянной работы, требуют периодического обслуживания и ремонта. Обслуживание тепловых пушек заключается в их чистке и настройке таких параметров, как: зазор воздушной заслонки, давление компрессора, давление топливного насоса и т. п. А ремонт тепловых пушек заключается в поиске неисправных деталей и их замены.

Рассмотрим для примера тепловую пушку Master BV 110 E. Это дизельная тепловая пушка непрямого нагрева с электронным контролем пламени.

Принципиальное устройство такой пушки довольно простое. Топливо с помощью топливного насоса подается в форсунку, где оно распыляется в камере сгорания. Перед форсункой расположены два электрода, зажигающие топливо. Также в камеру сгорания нагнетается вентилятором воздух. Если пушка непрямого нагрева, то камера сгорания имеет два независимых контура, что позволяет не смешивать нагретый воздух с продуктами сгорания.

Процесс обслуживание дизельной тепловой пушки заключается в чистке следующих ее компонентов: вентилятор, электроды зажигания, форсунка и диффузор и камера сгорания.

Преступим. Снимаем кожух с задней и передней части.

Теперь имеем доступ к вентилятору и задней решетки. Чтобы добраться до форсунки, отключаем от камеры сгорания: 2 провода электродов зажигания (красные), фотодатчик (черный), топливопровод (медная трубка), а также по 2 провода от тепловых датчиков на камере сгорания. Все провода отсоединяются руками, только для топливопровода нужен ключ.

Чтобы вынуть камеру сгорания, нужно отвернуть один шуруп в нижней передней части корпуса.

Чтобы снять блок с форсункой и диффузором нужно отвинтить две гайки на заднем торце камеры сгорания.

Теперь надо тщательно почистить форсунку, электрода и диффузор.

Камера сгорания неразборная, но ее также можно хорошо очистить от сажи с помощью компрессора.

После очистки тепловой пушки необходимо также выставить нужные зазоры между электродами, а также зазор воздушной заслонки в камеру сгорания.

Всё. На этом обслуживание закончено.

При ремонте тепловых пушек данного типа основной задачей является поиск неисправных деталей. Что может быть как легкой задачей, если поломка механического характера, так и довольно нетривиальной, например, при сбоях системы поддержания пламени, приходится пошагово проверять все элементы системы управления.

После выявления несправной детали, остается найти ее в деталировке и заказать.

Запасные части тепловой пушки Master BV 110 E

Запчасти тепловой пушки Master BV 110 E Запчасти тепловой пушки Master BV 290 E

Напоследок ссылка на канал с небольшими роликами про ремонт тепловых пушек Master.

Схема установки дымовой трубы

А) Минимум 1 м В) Минимум 1 м С) Как можно короче D) Равный или больше диаметра выхода сгорания теплогенератора E) Минимум 1 м 1) Ветрозащитное устройство, в комплекте с теплогенератором 2) Горизонтальное помещение с минимальным уклоном вверх не менее 5° 3) Дымоход с минимальными внутренними размерами 20х20 см 4) Взрывозащитная дверца — осмотр дымохода 5) Наружная стена 6) H-образный активатор тяги

Примечание: Приведенные схемы являются приблизительными. Установка дымовой трубы должна соответствовать действующим нормам.

Электрическая схема

Электрическая схема

Важно!

Перед началом эксплуатации теплогенератора необходимо внимательно прочитать все инструкции по эксплуатации, приведенные ниже, и строго выполнять указания. Производитель не несет ответственности за ущерб имуществу и/или людям, вызванный неправильной эксплуатацией его оборудования.

Общие рекомендации

Генераторы горячего воздуха используют для работы дизельное топливо. Теплогенераторы прямого действия попадают в помещение горячий воздух и продукты сгорания, а теплогенераторы непрямого дейстия оборудованы подключением для отвода продуктов сгорания через дымовую трубу. Условия эксплуатации должны соблюдать правила и законы, касающиеся сферы эксплуатации данного прибора. Рекомендуется убедиться, что: — инструкции, содержащиеся в данном руководстве, тщательно соблюдаются; — теплогенератор не установлен в помещениях, в которых существует опасность взрыва, или же которые легко воспламеняются; — воспламеняющиеся материалы не находятся рядом с прибором (минимальное расстояние должно составлять 2 м); — были предусмотрены достаточные меры для предотвращения пожара; — гарантируется вентиляция помещения, в котором находится генератор, и она достаточна для рабочих нужд самого теплогенератора. В частности, для теплогенератора серии B циркуляция воздуха должна рассчитываться с учетом того, что он подает в помещение как горячий воздух, так и продукты сгорания; — теплогенератор устанавливается рядом с дымоходной трубой (см. параграф «Схема установки дымовой трубы») и подключается к электрическому щиту; — отсутствуют препятствия или засорения приточных и/или напорных воздуховодов, таких как тряпки или пологи, положенные на прибор или повешенные на стены, или же громоздкие предметы, находящиеся рядом с прибором; — в бак был добавлен керосин, если температура окружающей среды слишком низкая; — теплогенератор был проверен перед пуском в эксплуатацию и периодически контролируется во время эксплуатации: в частности, должно быть предотвращено приближение детей и/или животных без надзора; — перед началом каждого использования, перед тем, как подключить вилку к розетке, проверить, что вентилятор свободно вращается; — после каждого использования электрическая вилка была отключена от розетки.

Принцип работы тепловой пушки

В упрощенном виде конструкция тепловой пушки представляет собой такой набор составных частей:


Работа пушки обеспечивается благодаря сгоранию топлива, полученное от горения тепло при помощи встроенного вентилятора образует поток теплого воздуха, который заполняет пространство вокруг.

Однако, такие пушки различаются способом обогрева. Он бывает двух видов: прямой и непрямой.

Различия этих способов только в том, что устройства с прямым видом обогрева вместе с теплым воздухом в помещение попадают и продукты сгорания топливной смеси такие как сажа и дым. Обогреватели, работа которых проходит по непрямому типу, нуждаются в оснащении специальным рукавом для отвода продуктов сгорания и дымоходом.
Таблица 1. Технические характеристики тепловых пушек на дизельном топливе фирм производителей Ballu и Master

Модель/ Параметр Ballu BHDP-10 Ballu BHDN-20 Master B 150 CED Master BV 77
Тип нагрева прямой непрямой прямой непрямой
Дымоход нет есть нет есть
Мощность 10 кВт 20 кВт 44 кВт 20 кВт
Расход топлива 0,8 кг/ч 1,6 кг/ч 3,5 кг/ч 1,67 кг/ч
Объем бака 12 л 24 л 44 л 36 л
Производительность по воздуху 590 м3/ч 500 м3/ч 900 м3/ч 550 м3/ч
Габариты 680х400х280 мм 890х675х440 мм 1110x400x450 мм 1180х410х530 мм
Вес 10 кг 22 кг 25 кг 61 кг

Важно: все тепловые пушки в основном питаются от сети в 220 В. От того, какую производительность по воздуху имеет устройство зависит его скорость обогрева помещения.

Пуск в эксплуатацию

Перед пуском теплогенератора в эксплуатацию, следовательно, перед его подключением к электрической сети, необходимо проверить, чтобы характеристики электрической сети питания соответствовали данным, приведенным на паспортной табличке.

Внимание!

На моделях «DV» проверить, что крышка (рис.1) клавиши переключения напряжения питания расположена так, что стрелки на ней указывают на нужное значение напряжения.
При необходимости: — снять крышку; — установить переключатель (18) в нужное положение; — вернуть на место защитную крышку.

Внимание!

Ремонт тепловой пушки на дизельном топливе

При возникновении неисправностей лучше обратиться к специалисту, но есть такие поломки, которые можно отремонтировать своими силами:

Важно: если во время ремонта тепловой пушки возникают вопросы, то не рекомендуется продолжать процесс устранения неисправностей самостоятельно, следует обратиться к специалисту.

Устройства безопасности

Теплогенератор оснащен электронным оборудованием для контроля пламени. При обнаружении одной или нескольких неисправностей в работе, это оборудование вызывает остановку работы машины и загорание индикатора кнопки восстановления рабочего состояния (13).

Термостат перегрева срабатывает и вызывает прекращение питания топливом, если теплогенератор перегревается. Когда температура камеры сгорания понизиться и достигнет максимально допустимого значения, термостат восстановит рабочее состояние автоматически. Перед запуском теплогенератора в эксплуатацию необходимо определить и устранить причину, вызвавшую перегрев (например, засорение приточного воздухозаборника и/или напорной линии воздуха, остановка вентилятора). Для перезапуска необходимо нажать кнопку восстановления рабочего состояния (13) и повторно выполнить инструкции параграфа «Пуск в эксплуатацию».

Перевозка и перемещение

Внимание!

Перед подъемом или перемещением генератора необходимо убедиться, что пробка топливного бака хорошо затянута. Генератор может поставляться в передвижной версии, оборудованным колесами, или же в навесной, установленным на опорную конструкцию с анкерами для крепления при помощи тросов или цепей. В первом случае для перевозки достаточно взять теплогенератор за ручку и отвезти его. Во втором случае подъем следует выполнять погрузчиком или подобным ему оборудованием.

Обслуживание

Для исправной работы оборудования необходимо периодически очищать камеру сгорания, горелку и вентилятор.

Внимание!

Неисправности газовой тепловой пушки

Чаще всего в газовой теплопушки могут сломаться такие конструктивные элементы как:

Как производить ремонт тепловой пушки

Ремонт тепловой пушки

Мы подробно рассмотрим, с какими неполадками в процессе газовых тепловых пушек можно столкнуться и как с ними справиться:

Для расчета требуемой мощности тепловой пушки можете воспользоваться нашим калькулятором.
