Частые ошибки на брелке сигнализации StarLine

Одним из достоинств сигнализаций StarLine можно считать информативность основного брелока – он информирует владельца не только о состоянии автомобиля, но и об ошибках, связанных с работой сигнализации. Однако их отображение достаточно символичное, и иногда пользователи принимают за ошибки индикацию нормальной работы сигнализации Старлайн.

Ошибка r99

Например, часто возникает вопрос – что значит «ошибка» r99 на экране? Это отнюдь не ошибка – с подобной индикацией стартует автозапуск в момент выполнения пользователем процедуры «программной нейтрали». Сам по себе код «rXX» отображает время, которое двигатель проработает на автозапуске или турботаймере, r99 же означает бессрочную поддержку зажигания. Автосигнализация ждет, пока владелец не выйдет из машины и не поставит ее на охрану, чтобы завершить «программную нейтраль». Так что это не только не ошибка, но и указание на то, что все действия выполнены корректно.

Ошибка OC7

С этой ошибкой StarLine при работе автозапуска приходится сталкиваться многим. Эта индикация означает, что сигнализация исчерпала все попытки запуска мотора, но он так и не завелся. На самом деле «шифр» OС7 (или, как иногда кажется, 007) – это попытка на сегментном экране показать надпись «ОСТановка». Причин же для возникновения ошибки может быть много.

Во-первых, может некорректно работать само определение работы двигателя. В этом случае Старлайн, выполнив подготовку к старту и прокрутив мотор стартером, запустит его, но, не определив факт запуска, автоматически отключит зажигание. В зависимости от того, как настроена сигнализация, это связано с:

Если Вы не знаете, как настроен контроль работы двигателя, проверьте это в меню настроек автозапуска. Как войти в меню на примере StarLine A93, мы уже писали ранее, для других сигнализаций сверьтесь с инструкцией.

Во-вторых, автозапуск может не сработать и из-за проблем с обходчиком штатного иммобилайзера. Если Вы используете современную автосигнализацию с бесключевым обходчиком, стоит обратиться к сертифицированным установщикам. В более старых моделях, где используется обычный обходчик, проверьте его работу и самостоятельно:

В противном случае, вооружившись светодиодным пробником, проверьте следующее:

Если проблемы с управлением обходчиком не обнаружены, снимите облицовку рулевой колонки, проверьте крепление антенны обходчика к считывателю на замке зажигания.

Проблемы с запуском бывают и при исправном обходчике, если управление им настроено неправильно. Для надежности установите в настройках сигнализации постоянное включение обходчика во время работы сигнализации (см. статью о настройке автозапуска).

В-третьих, мотор может действительно не запускаться: если настроен контроль за оборотами не по CAN-шине или по тахометрическому сигналу, то прокрутка стартера происходит лишь в течение времени, заданного в настройках сигнализации. Зимой этого времени может не хватить.

Ошибка SP или 5P

Видео: ошибка «sp» starline с автозапуском

С этой ошибкой тоже столкнулись многие. Но, если OC7 указывает на проблемы при работе Старлайн, то для появления индикации SP (от английского Start Procedure, некоторыми читается как «5Р») при попытке автозапуска достаточно не выполнить корректно процедуру «программной нейтрали». Эта ошибка указывает на то, что подготовка к автозапуску не была проведена корректно.

Если же Вы все делаете правильно, то проверьте:
1. Работоспособность концевика водительской двери (сигнализация «не увидела», что дверь открывалась и закрывалась перед постановкой на охрану).
2. Работоспособность концевика ручника (если он окислился, сигнал о поднятии ручника будет прерываться).

Аналогично ошибка SP возникнет и тогда, когда Вы после постановки машины на охрану снимете ее с охраны или откроете с сигнализации багажник. В этом случае процедура «программной нейтрали» будет отменена, и последующие попытки автозапуска станут невозможными. Заново проведите «программную нейтраль».

Ошибка U9N/L9N

Подобная ошибка на экране указывает на проблемы со связью: соединение с брелоком в диалоговом режиме прошло с ошибками. В этом случае сигнализация встанет на охрану, но подаст такой сигнал на экране.

Что в этом случае нужно проверять? В первую очередь подключение шлейфа, соединяющего антенный модуль с центральным блоком: нет ли переломов, затертой изоляции. Шлейф антенного модуля не должен пролегать вдоль силовой проводки или шлейфов других внешних датчиков (на старых сигнализациях, где датчик удара/наклона не был встроен в антенный модуль). Осмотрите контакты разъемов, попробуйте переложить шлейф по-новому. Часто эта причина приводит к тому, что не открываются/не закрываются двери с брелка сигнализации.

Возможно появление проблем со связью и при некорректном подключении питания к сигнализации. Как говорят автоэлектрики, вся электрика – это наука о массах. Если «масса» или питание подключены через окислившиеся скрутки или клеммы, окислилась колодка с предохранителем питания сигнализации, в момент передачи сигнала (когда энергопотребление сигнализации максимально), в местах окисления возникают просадки напряжения, способные привести к сбоям в работе модуля передатчика. Заодно проверьте и клеммы аккумулятора, особенно, если индикация ошибки возникает при самой попытке автозапуска (скачки напряжения в сети при работе стартера).

Ошибки при чтении датчика температуры

При попытке проверить с брелока температуру двигателя может появляться ошибка HI (читается как «н1»). Это указывает на то, что датчик неисправен и Старлайн считает температуру слишком высокой (от английского HIGH). Так как датчик температуры двигателя – это терморезистор, сопротивление которого пропорционально температуре, то, скорее всего, это сопротивление выросло из-за окисления скруток или стало бесконечным (обрыв проводов). Сам датчик ломается гораздо реже.

Аналогично с датчиком температуры связана и ошибка LO (LoC). Она указывает на слишком низкую температуру – то есть физически на низкое сопротивление на входе датчика температуры (короткое замыкание в проводах).

На старых моделях StarLine (например, А91) датчик температуры двигателя подключался параллельно концевику капота. Часто установщики экономили время, не протягивая дополнительно провод от датчика к центральному блоку сигнализации, а подключая его к проводу концевика прямо под капотом. Это приводит к некорректному распознаванию температуры: датчик должен подключаться как можно ближе к разъему центрального блока. Проблемы создает и вода в самом концевике капота (конденсат, последствия мойки автомобиля). В дальнейшем инженеры отказались от совместного подключения датчика с концевиком, и эта проблема исчезла.

Ошибка SIA

Эта индикация может прочитана как 51A или SIR, на самом же деле это сокращение от Slave. Ошибка SlA указывает на то, что в StarLine активирован SUPER SLAVE-режим, но происходят проблемы при поиске брелока-метки (например, в нем садится батарейка). Если смена батарейки не помогает – обратитесь в сертифицированный установочный центр за помощью (возможны проблемы в работе CAN-модуля) либо отключите SUPER SLAVE.
Для этого (на примере StarLine A94):

Ошибка «ОС 7» при автозапуске двигателя на сигнализации Starline A93

В охранных комплексах используется система диагностики с выводом кода ошибки на дисплей коммуникатора. Отобразившаяся на табло пульта Старлайн ошибка «ОС 7» (ошибочное обозначение, на дисплее активируется текст «ОСТ», в котором литера «Т» визуально напоминает цифру 7) указывает на неисправности в модуле автоматического пуска мотора.

Что означает ошибка «ОС 7»

Если пульт сигнализации Starline A93 пишет «ОС», то код указывает на следующие неисправности:

Диагностика и что делать для решения проблемы

Водитель транспортного средства может самостоятельно убрать ошибку «ОС 7», проверив работоспособность компонентов охранного комплекса. Владельцы машин отмечают случаи блокировки работы силового агрегата или самопроизвольного включения охранного режима при движении автомобиля. В этом случае необходимо активировать сервисный режим, а затем обратиться в сервис, специализирующийся на обслуживании и монтаже охранных комплексов Starline.

Некорректно работает самоопределение работы двигателя

При ошибочном определении состояния двигателя производится прокручивание вала мотора электрическим стартером, а затем двигатель начинает работать. При отсутствии импульса обратной связи силовой агрегат глохнет, что приводит к появлению ошибки «OC 7» на Starline. Решением проблемы является изменение алгоритма проверки работы мотора.

Для определения заложенного при программировании параметра необходимо выполнить действия:

Некорректная работа концевых переключателей на дверях

Распространенной причиной появления кода «ОС 7» на брелке Старлайн является сбой при работе концевого переключателя, расположенного на дверях или крышке багажника. После запирания дверей и включения режима охраны мотор продолжает работать (по аналогии с турботаймером). Для проверки требуется выключить турботаймер (если функция была активна).

Затем проходится алгоритм резервирования нейтрального положения. Контрольный диод работает в непрерывном режиме при включении стояночного тормоза, при отпирании двери лампа переходит в мигающий режим. После запирания двери индикатор гаснет, после включения режима защиты силовой агрегат останавливается. На сигнализации А93 предусмотрен опрос переключателей. При распахнутых дверцах затягивается ручной тормоз, включается зажигание и выполняется нажатие на кнопку 3 (с символом треугольника). Неисправная панель не отобразится на табло темным цветом.

Проблемы с обходчиком штатного иммобилайзера

Для обеспечения пуска мотора без ключа используется обходчик иммобилайзера, выполняющий эмуляцию сигнала от штатного ключа. При сбоях в работе нарушается работа цепей запуска и зажигания, a код «ОС7» на дисплее указывает владельцу на возникшую проблему.

Для проверки работы устройства рекомендуется запустить мотор с ключом в замке.

Затем определяется точка размещения обходчика, производится проверка расположенного внутри чипа и тестируется состояние цепей питания, а также контролируется положение антенны иммобилайзера в замке.

Другие ошибки данной модели

На дисплее пульта отображаются дополнительные коды. Водитель, ориентируясь на полученную информацию, проверяет компоненты охранного комплекса и самостоятельно устраняет неисправности. Следует учитывать, что ряд кодов ошибок не указывают на неисправности, а являются сервисными сообщениями.

Появление на брелке сигнализации Старлайн А93 сообщения R99 не является кодом ошибки. Индикация обозначает активацию неограниченной поддержки цепей зажигания в процессе резервирования программной нейтрали. Если код отображается на дисплее после осуществления автоматического запуска, то причину следует искать в сбое канала обмена информацией между коммуникатором и головным блоком. Для восстановления работоспособности рекомендуется отключить, а затем вновь включить питание пульта (путем снятия и установки батарейки).

SP или 5P

Надпись SP (ошибочно читаемая как 5P) указывает на неудачную попытку автоматического или дистанционного запуска. Проблема наблюдается при низкой температуре воздуха, когда заряда аккумулятора не хватает для интенсивного прокручивания коленчатого вала, а на электродах свечей конденсируются пары топлива. Дефект возникает и при неправильном алгоритме резервирования пуска мотора (на машинах с механической трансмиссией).

U9N L9N

Код U9N отображается на экране в момент постановки под охрану в режиме активного автоматического пуска (процедура программирования нейтрали произведена удачно). При попытке опроса комплекса на дисплее отображаются значки активного режима охраны с подачей сигналов сиреной. Если водитель запирает машину пультом в штатном режиме, то текст не появляется. Причиной дефекта является неправильный алгоритм отслеживания работы силового агрегата (по напряжению). После программирования контроля по тахометру проблема исчезает.

Если на табло написано L9N и остановка не работает после постановки под охрану, то одновременно блокируется опрос состояния охранного комплекса. Для решения проблемы необходимо проверить коммутационные схемы. При подсоединении отрицательного питания к штатным проводам возможно пропадание сигнала, что воспринимается как присутствие водителя в салоне. После подключения соответствующих кабелей к кузову машины дефект пропадает, двигатель запускается дистанционно или по автоматическим алгоритмам.

Коммуникатор выдает код SLA (ошибочно именуемый SIA из-за особенностей шрифта на дисплее) при активации режима Slave. Если водитель включает охранное оборудование штатным ключом, то коммуникатор получает сигнал обратной связи от сигнализации. Аналогичная надпись появляется и в момент снятия охраны, что не является неисправностью. Если при отображении кода не работает автозапуск, то следует проверить настройки центрального блока и надежность установки коммутационных шнуров.

Смена заводского кода для аварийного выключения охраны Starline A93

Наверное в любой сигнализации предусмотрена процедура аварийного выключения охраны/тревоги. Ведь ситуация. когда брелок потерялся/разрядился вполне себе может случиться с каждым, а ехать надо. Вот только правильно установленная сигнализация не даст вам тронуться, помимо того что просто будет давить на нервы безостановочной сиреной.

Как это работает?

По неизвестной мне причине разработчики старлайна решили по умолчанию зашить в свои сигнализации пароль 3 (цифра три) для отключения охраны. Как этот код применяется? Допустим, вы попали в салон своего автомобиля без отключения охраны. Разумеется, включилась сирена и блокировка двигателя (в любом её виде). И теперь чтобы прекратить это безобразие достаточно выполнить нехитрую комбинацию действий:

И так далее до тех пор, пока охрана не отключится. И всё, после этого можно начинать движение без брелка.

У меня стандартный пароль?

Как понять, что в данный момент на сигнализации установлен заводской код аварийного отключения? Очень просто, достаточно глянуть на брелок с ЖК-дисплеем, и если там не обнаружится индикация PIN, то вы используете потенциально уязвимую охранную систему:

Самое время прогуляться до своего автомобиля и поменять злополучную тройку на что-нибудь более безопасное и устойчивое к перебору (брутфорсу).

Настройка пароля аварийного отключения охраны/тревоги

Для начала потребуется активировать функцию в сервисных настройках.

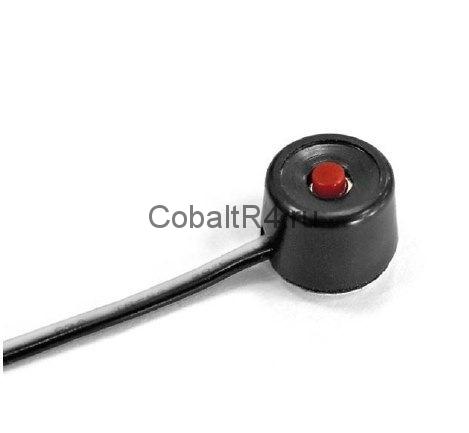

Сервисная кнопка (VALET). Нужно знать, где она установлена в вашем автомобиле.

Нажимаем 5 раз сервисную кнопку (VALET), включаем зажигание и дожидаемся 5 звуковых сигналов автомобиля. После этого на основном брелке должна появиться надпись AF, зажимаем третью кнопку на брелке до звукового сигнала, затем еще раз коротко третью кнопку:

Надпись должна будет смениться на 01 — Х (где Х — любое число от 1 до 4).

Кнопками 2 и 3 брелка листаем список функций, пока не дойдем до функции AF#9 — персональный код выключения режима охраны и антиограбления. Его значение у вас должно будет быть равно единице, так как это заводское значение, соответствующее стандартному паролю цифре 3.

Самое время решить, какой длины будет ваш новый пароль и выбрать соответствующее значение первой (красной) кнопкой брелка:

Выйдите из режима настройка путем выключения зажигания. Убедитесь, что на дисплее брелка появилась надпись PIN.

Теперь при выключенном зажигании нажимаем сервисную (VALET) кнопку 4 раза. После этого включаем зажигание и дожидаемся 4 звуковых сигнала автомобиля. Снова нажимаем сервисную кнопку, в этот раз единожды. Клаксон ответит одиночным сигналом, который означает готовность к набору нового пароля.

У вас есть 5 секунд, чтобы набрать первую цифру кода. Для этого руководствуемся следующей таблицей:

Набрав первую цифру убедитесь, что она отобразилась на экране брелка. После этого коротко нажимаем сервисную кнопку (VALET) и повторяем набор каждой цифры кода.

Выйти из режима настройки кода можно путем выключения зажигания или выждав 10 секунд. После этого последуют 3 световых сигнала.

Не забудьте проверить установленный пароль, например, сев в автомобиль и открыв изнутри дверь в режиме охраны. Включится тревога и попробуйте отключить её набором кода чередуя разряды выключением зажигания. Успехов!

2 ответа к «Смена заводского кода для аварийного выключения охраны Starline A93»

Спасибо за статьи про А93 — прочитал “от корки до корки”. Хотел бы заметить по поводу кнопки “Валет” — она, оказывается, дублируется кнопкой на приёмопередатчике сигналки, так что прятать её бесполезно
